| مكان المنشأ | الصين |
| اسم العلامة التجارية | DAWNERGY |
| إصدار الشهادات | Anatel,CE |
| رقم الموديل | DA-PLC-232-NC-M |

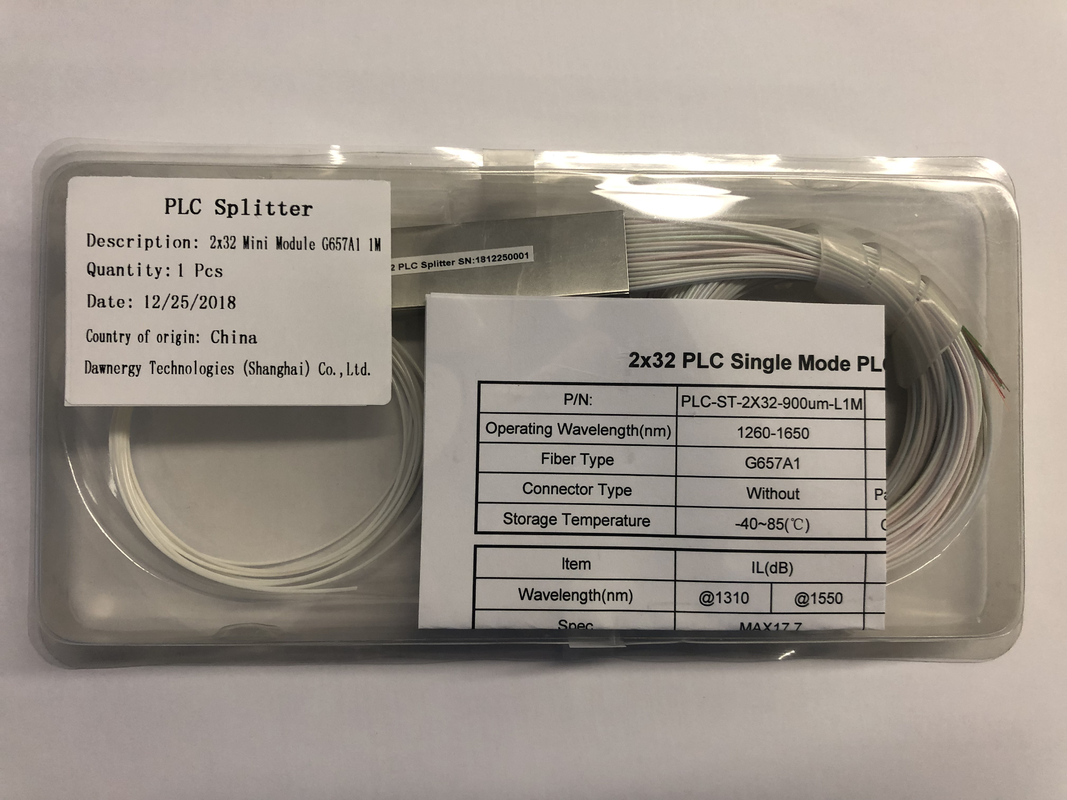

2×32 MINI MODULE FIBER OPTICAL PLC SPLITTER بدون مرفق TELCORDIA 1209&1201 معيار خسائر منخفضة موثوقية عالية
يشير تقسيم PLC من نوع 2 × 32 إلى مكون بصري سلبي يستخدم في شبكات الألياف البصرية لتقسيم إشارة بصرية واحدة إلى عدة مخرجات. في هذه الحالة ،المقسّم لديه نسبة تقسيم 2:32، مما يعني أنه يأخذ مدخل واحد ويقسمه إلى 32 ألياف إخراج.
"النوع الصغير" يشير إلى أن هذا المجزع مصمم ليكون مضغوطًا وتوفير المساحة.يستخدم عادة في الحالات التي تكون فيها هناك حاجة إلى اتصالات الألياف الضوئية عالية الكثافة في مساحة محدودة.
تعني عبارة "بدون إصلاحات" أن جهاز التقسيم لا يأتي مع أي إصلاحات مثبتة مسبقاً على ألياف الدخول أو الإخراج.هذا يسمح للمستخدم بالمرونة في اختيار وتثبيت الموصلات المناسبة بناءً على متطلباته الخاصة.
| المعلمات | 1x2 | 1x4 | 1 × 8 | 1x16 | 1x32 | 1x64 | |
| طول الموجة التشغيلية ((nm) | 1260~1650 | ||||||
| خسارة الإدراج (dB) | نموذجي | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
| الحد الأقصى ((P/S) | 3.8/40 | 7.2/74 | 10.5/107 | 13.6/13.7 | 16.5/16.8 | 20. 5 / 210 | |
| التوحيد (dB) | نموذجي | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
| ماكس | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) | نموذجي | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
| ماكس | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
| خسارة العودة (dB) | دقيقة | 55 | |||||
| التوجيه (dB) | دقيقة | 55 | |||||
| طول الألياف (م) | 1 (+/- 0.05) أو حسب الطلب | ||||||
| نوع الألياف | ITU-T G657A1 أو المحددة من قبل العميل | ||||||
| WDL (dB) | نموذجي | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| ماكس | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
| TDL (dB) (-40 ~ 85 °C) | نموذجي | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| ماكس | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| درجة حرارة التشغيل (°C) | -40 ~ 85 | ||||||
| درجة حرارة التخزين (°C) | -40 ~ 85 | ||||||
| حجم العبوة ((ملم)) | القلاع العارية | 40x4x4 | 50x7x4 | 60x12x4 | |||
| وحدة صغيرة | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 | |||
| نوع الكاسيت | 100×80×10 | 120×80×18 | |||||
| المعلمات | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
| طول الموجة التشغيلية ((nm) | 1260~1650 | ||||||
| خسارة الإدراج (dB) | نموذجي | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
| الحد الأقصى ((P/S) | 3.9/4.2 | 7.5/78 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
| التوحيد (dB) | نموذجي | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
| ماكس | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
| PDL (dB) | نموذجي | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
| ماكس | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
| خسارة العودة (dB) | دقيقة | 55 | |||||
| التوجيه (dB) | دقيقة | 55 | |||||
| طول الألياف (م) | 1 +/- 0.05 أو حسب طلب العميل | ||||||
| نوع الألياف | ITU-T G657A1 أو المحددة من قبل العميل | ||||||
| WDL (dB) | نموذجي | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
| ماكس | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
| TDL (dB) (-40 ~ 85 °C) | نموذجي | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| ماكس | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| درجة حرارة التشغيل (°C) | -40 ~ 85 | ||||||
| درجة حرارة التخزين (°C) | -40 ~ 85 | ||||||
| حجم العبوة ((ملم)) | القلاع العارية | 50x7x4 | 60x7x4 | 70x12x4 | |||
| وحدة صغيرة | 60x7x4 | 80x12x5 | 100x20x6 | 100x40x6 | |||
| نوع الكاسيت | 100×80×10 | 120×80×18 | |||||
| الملاحظات: 1. يتم إجراء القياسات في درجة حرارة الغرفة. يتم استبعاد فقدان المرفق في المواصفات أعلاه. | |||||||
| 2. S = الدرجة القياسية ، P = الدرجة الممتازة | |||||||
