| مكان المنشأ | الصين |
| اسم العلامة التجارية | Dawnergy |
| إصدار الشهادات | CE/TELCORDIA |
| رقم الموديل | GYTS-12/24/48/96/144 G652D |
يتم تصميم الكابلات المقدمة وتصنيعها واختبارها وفقًا للمعايير التالية:
| IEC 60794-1-1 | كابلات الألياف الضوئية - الجزء 1-1: المواصفات العامة - العامة |
| IEC 60794-1-2 | كابلات الألياف الضوئية - الجزء 1-2: المواصفات العامة - إجراءات الاختبار الأساسية للكابلات الضوئية |
| IEC 60794-3 | كابلات الألياف الضوئية - الجزء 3: مواصفات قسمية - كابلات الخارج |

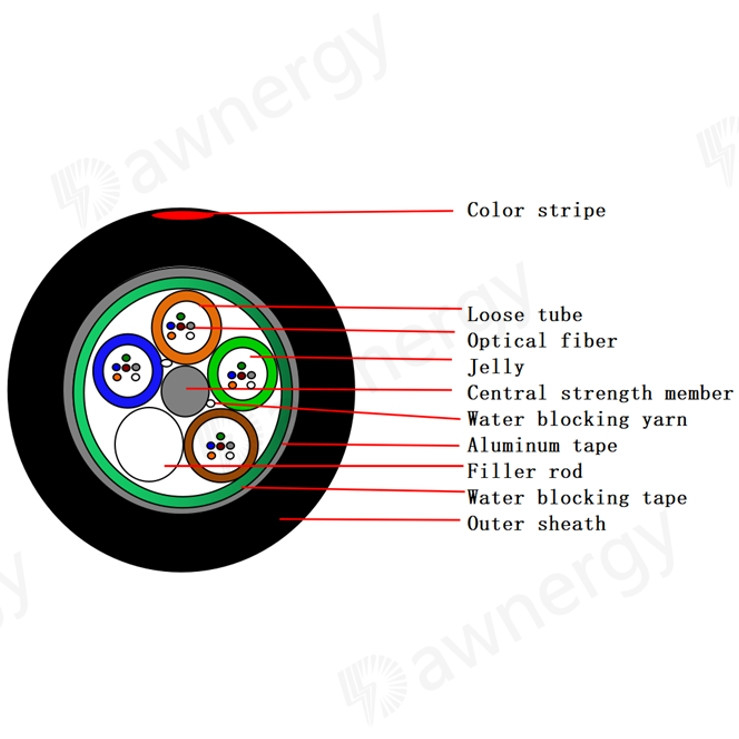

3تعريف الكابل
2.1 رمز لون الألياف
| لا، لا، لا | 1 | 2 | 3 | 4 | 5 | 6 |
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض |
| لا، لا، لا | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا |
2.2 رمز لون الأنبوب الفارغ (LT) وقطعة الحشو (FR)
| عدد الألياف | العنصر رقم | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | إنجلترا | إنجلترا | إنجلترا | |||||||
| 24 | LT | LT | LT | LT | إنجلترا | |||||||
| 48 | LT | LT | LT | LT | إنجلترا | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
"LT" تعني "أنبوب فضفاض" و"FR" تعني "عصا ملء"
| البند | المحتوى | القيمة | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| أنبوب فضفاض | الرقم | 2 | 4 | 4 | 8 | 12 |
| القطر الخارجي (ملم) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| سمك ((ملم) | 0.3 | |||||
| المواد | PBT | |||||
| حجب الماء | مركب ملء الأنابيب | |||||
| ملء | المواد | PP | ||||
| الرقم | 3 | 1 | 1 | 0 | 0 | |
|
الحد الأقصى لعدد الألياف لكل أنبوب |
G.652D | 6 | 6 | 12 | 12 | 12 |
| عضو القوة المركزية | المواد | أسلاك فولاذية | ||||
| قطر (ملم) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| قطر طبقة PE (ملم) | - | - | - | 3.6 | 6.2 | |
| حجب الماء | المواد | الخيط المقاوم للماء و شريط المقاوم للماء | ||||
| الغطاء الخارجي | المواد | HDPE | ||||
| اللون | أسود | |||||
| سمك (ملم) | 1.7±0.2 | |||||
| قطر الكابل ((ملم) تقريبًا | 9.8±0.3 | 9.8±0.3 | 10.4±0.3 | 12.4±0.3 | 15.0±03 | |
| وزن الكابل ((kg/km) تقريبًا. | 80±5% | 84±5% | 96±5% | 143±5% | 199±5% | |
5أداء الألياف الضوئية
أداء الألياف الضوئية المكبلة (ITU-T Rec. G.652D)
| البند | المواصفات |
| نوع الألياف | وضع واحد |
| مواد الألياف | السيليكا المضخمة |
|
معامل التخفيف @ 1310 nm @ 1550 nm |
¥≤ 0.35 ديسيبل/كم ¥≤ 0.21 ديسيبل/كم |
| طول موجة قطع الكابل | ≤1260 nm |
| طول موجة التشتت الصفر | 1300 ~ 1324 nm |
| منحدر التشتت الصفري | ¥≤ 0.092 ps/nm2.km) |
| PMD | ¥≤0.2 ps/kmنصف |
| قطر الحقل في الوضع @ 1310 nm | 8.7 ~ 9.5 أم |
| خطأ مركزية القلب / الغطاء | ¥≤ 0.6 أم |
| قطر الغطاء | 125±1 أم |
| غير دائرية الغطاء | ¥≤1.0% |
| قطر الطلاء الأساسي | 250±15 أم |
6أداء كابل الألياف البصرية
6.1 نصف قطر ثني الكابل: 10 × قطر الكابل (ساكن)
20 × قطر الكابل (الديناميكي)
6.2 نطاق درجة حرارة التطبيق
| نطاق درجة حرارة التشغيل | -40oمن درجة مئوية إلى 70oج |
| نطاق درجة حرارة التخزين / النقل | -40oمن درجة مئوية إلى 70oج |
| نطاق درجة حرارة التثبيت | -40oمن درجة مئوية إلى 70oج |
6.3 اختبار الأداء الميكانيكي والبيئي
| S/N | البند | طريقة الاختبار | شرط القبول |
| 1 | قوة الشد IEC 794-1-E1 |
-حمل: 1500N طول الكابل تحت الحمل: 50 متر - وقت التحميل: ≥1 دقيقة |
-تغير الخسارة≤0.1 dB@1550 nm بعد الاختبار - سلالة الألياف≤0.6% -لا يوجد كسر في الألياف ولا ضرر في الغطاء |
|
2 |
اختبار السحق IEC 794-1-E3 |
- الحمل:1000N/100 ملم - وقت التحميل: ≥1 دقيقة |
-تغير الخسارة≤0.1 dB@1550 nm بعد الاختبار -لا يوجد كسر في الألياف ولا ضرر في الغطاء |
|
3 |
اختبار الاصطدام IEC60794-1-21-E4 |
- ارتفاع الاصطدام: 1 متر -وزن التأثير: 20J - نقاط التأثير: 3 - أوقات لكل نقطة: 1 -القطر: 300ملم |
-تغير الخسارة ≤ 0.1 ديسيبل @ 1550 نانومتر -لا يوجد كسر في الألياف ولا ضرر في الغطاء |
|
4 |
ثني متكرر IEC 794-1-E6 |
-حمل:150N - معدل الانحناء: 2 ثانية/دورة - رقم الدورة: 25 |
- تغير الخسارة ≤ 0.1 ديسيبل @ 1550 nm -لا يوجد كسر في الألياف ولا ضرر في الغطاء |
|
5 |
الالتواء IEC 794-1-E7 |
-طول: 1 متر -حمل:150N - زاوية التواء: ±90° - رقم الدورة: 10 |
-تغير الخسارة≤0.1 ديسيبل @1550 nm -لا يوجد كسر في الألياف ولا ضرر في الغطاء |
|
6 |
اختبار اختراق الماء IEC 794-1-F5B |
- ارتفاع المياه: 1 متر طول العينة: 3 أمتار -وقت الاختبار: 24 ساعة |
لا يجب أن يكون هناك تسرب من الماء من الطرف الآخر من الكابل |
|
7 |
اختبار دراجة الحرارة IEC 794-1-F1 |
-خطوة الحرارة: +20°C→-40°C→+70°C→+20 °C -الوقت لكل خطوة: 12 ساعة عدد الدورات: 2 |
- تغير الخسارة ≤ 0.05dB @ 1550 nm -لا يوجد كسر في الألياف ولا ضرر في الغطاء -لا يوجد ضرر في الغطاء |
|
8 |
التدفق المركب IEC 794-1-E14 |
- طول العينة: 30 سم -تيمبر: 70°C ± 2°C -الوقت: 24 ساعة |
- لا يوجد تدفق مركب |
7.1 كل طول واحد من الكابلات قد تم لفها على طبل خشبي من الحديد.
7.2 الطول القياسي للطبل 4000m ± 2٪ أو طلب العميل
7.3 مغطاة بشريحة عازلة من البلاستيك
7.4 مغلقة بمحاطات خشبية قوية
7.5 على الأقل 3 أمتار من الطرف الداخلي من الكابل يجب أن تكون محجوزة للاختبار.
الملاحظة: القيمة D تحتوي على مقاس الختم.
