المنتج

واجهة المستخدم

واجهة إلغاء الرابط

طاقة مزدوجة

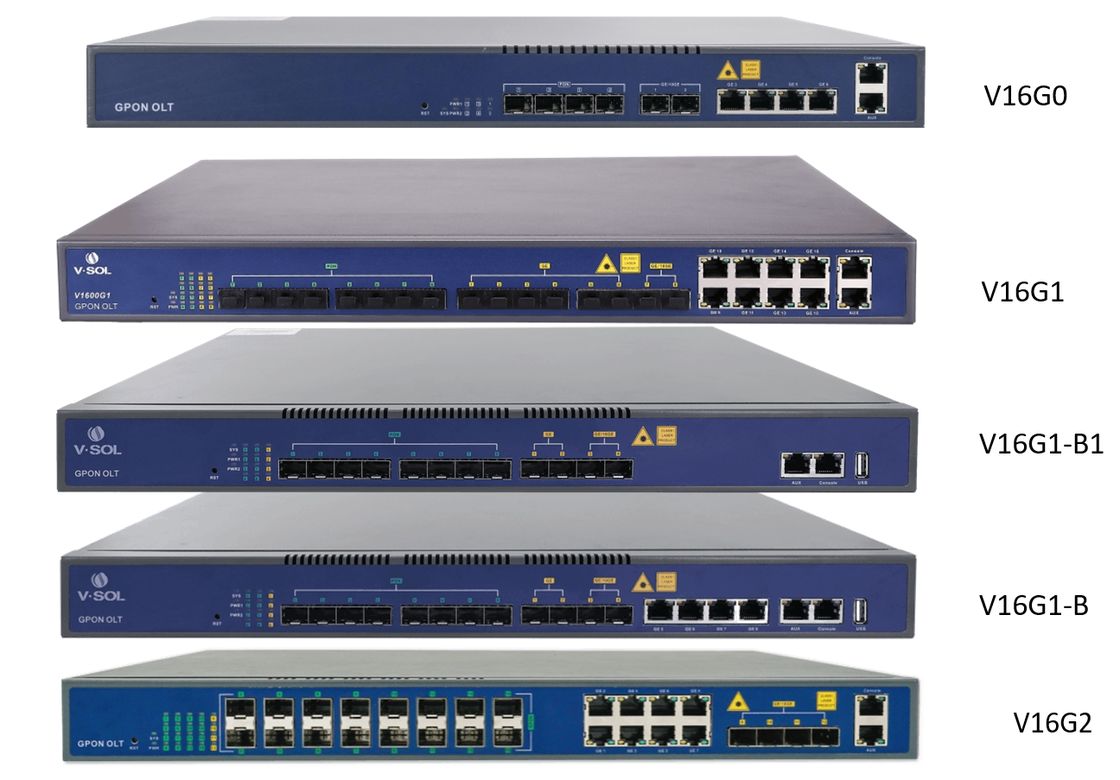

V16G0

4 منفذ PON

4*GE+2*GE ((SFP)/10GE ((SFP+)

√

V16G1

8 منفذ PON

8*GE+6*GE ((SFP) +2*10GE ((SFP+)

√

V16G1-B

8 منفذ PON

4*GE+2*GE(SFP) +2*GE(SFP) / 10GE(SFP+)

√

V16G1-B1

8 منفذ PON

2*GE(SFP) + 2*GE(SFP) / 10GE(SFP+)

√

V16G2

16 محطة PON

8*GE+4*GE(SFP)/10GE(SFP+)

√

البند

سلسلة V1600G GPON OLT

مستوى مرضي

Ø  ألتقي بـ (ITU-T G984/G)988 المعايير

Ø  التقيت بـ (GPON) الصينية ذات الصلة المعايير

سهلة الإدارة

Ø  مفتوحة لأي علامة تجارية (أون تي)

منصة مفتوحة بالكامل

Ø  دعم ثابت المسار

Ø  دعم اختياري مسار ديناميكي RIP v1/v2، OSPF v2

تكلفة الأداء العالية

Ø  1U ارتفاع مضغوط التصميم

Ø  تبني شريحة رئيسية المخطط

البند

V16G0

V16G1

V16G1-B/

V16G1-B1

V16G2

الهيكل

الرف

1U 19 بوصة صندوق قياسي

GE/10GE

منفذ الرابط العلوي

كمية السنوات

6

16

8/4

12

النحاس GE

4

8

4/0

4

SFP ((GE)

2

6

2

4

SFP+ ((10GE)

2

2

4

مرفأ GPON

كمية السنوات

4

8

8

16

الواجهة الفيزيائية

فتحات SFP

نوع الجهاز

الفئة C+

نسبة القسمة القصوى

1:128

الموانئ الإدارية

1 * 10 / 100BASE-T منفذ خارج النطاق ، 1 * منفذ CONSOLE

مواصفات منفذ PON (وحدة من الفئة C +)

مسافة الإرسال

20 كيلومتر

سرعة ميناء GPON

أعلى 1.244 جيجابايت في الثانية، أسفل 2.488 جيجابايت في الثانية

طول الموجة

TX 1490nm، RX 1310nm

المرفق

أس سي / يو بي سي

نوع الألياف

9/125μm SMF

(تيكس باور)

+3~+7dBm

حساسية Rx

-30 ديسيبل

تشبع البصري

القوة

-12 ديسيبل

البعد ((L*W*H)) ((ملم*ملم*ملم))

442 × 220 × 43.6

442 × 220 × 43.6

442 × 220 × 43.6

442 × 320 × 43.6

الوزن ((كجم)

2.8

3.1

3.0

4.5

إمدادات الطاقة

220VAC

التيار الكهربائي100‬‬240 فولت، 47/63 هرتز

إمدادات الطاقة المتواصلة ((DC:-48V)

×

√

√

√

وحدة طاقة مزدوجة احتياطي ساخن

×

√

√

√

استهلاك الطاقة القصوى ((W)

35

45

45

85

التشغيلالبيئة

درجة حرارة العمل

-0~+55°C

درجة حرارة التخزين

-40~+85°C

الرطوبة النسبية

5~90% ((غير مشروط)

مصباح LED

على

تمهل

مغلق

PWR

لقد تم تشغيل الجهاز

‬‬

الجهاز يعمل

أسفل

SYS

الجهاز يبدأ

الجهاز يعمل بشكل طبيعي

الجهاز يعمل

غير طبيعي

PON1‬‬PON16

يتم تسجيل ONT في نظام PON

ONT تسجل في نظام PON

لم يتم تسجيل ONT في نظام PON أو ONU

لا تتصل بـ OLT

SFP/SFP+

الجهاز متصل

إلى الميناء

الجهاز مستمر

نقل البيانات

الجهاز ليس

متصل بالميناء

الايثرنت

(القانون الأخضر)

‬‬

الميناء هو إرسال و / و

استلام البيانات

‬‬

الايثرنت

(الربط الأصفر)

الجهاز متصل

إلى الميناء

‬‬

الجهاز ليس

متصل بالميناء

PWR1/PWR2

(G0)

وحدة الطاقة على الإنترنت و

العمل بشكل طبيعي.

‬‬

وحدة القوة غير متصلة أو

لا تعمل

البند

سلسلة V1600Gx GPON OLT

الإدارة

الوضع

Ø  SNMP،Telnet،CLI،WEB،SSH v1/v2؛

الإدارة

Ø  مراقبة مجموعة المروحة

Ø  مراقبة حالة الميناء وإدارة التكوين.

Ø  تكوين وإدارة ONT عبر الإنترنت.

Ø  إدارة المستخدمين

Ø  إدارة الإنذار

الطبقة الثانية

Ø  عنوان ماك 16K

Ø  دعم 4096 VLAN

Ø  دعم VLAN للميناء و VLAN للبروتوكول.

Ø  دعم VLAN tag / Un-tag ، VLAN نقل شفاف.

Ø  دعم ترجمة VLAN و QinQ

Ø  دعم التحكم في العواصف على أساس الميناء

Ø  دعم عزل الميناء

Ø  دعم الحد من سعر الميناء

Ø  دعم 802.1D و 802.1W.

Ø  دعم LACP الثابت، LACP الديناميكي.

Ø  الجودة القياسية القائمة على البوابة، VID، TOS وعنوان MAC؛

Ø  قائمة مراقبة الوصول

Ø  تحكم تدفق IEEE802.x؛

Ø  إحصاءات ومراقبة استقرار الميناء

البث المتعدد

Ø  التجسس على IGMP

Ø  256 مجموعة IP متعددة البث

DHCP

Ø  خادم DHCP، DHCP رلاي، DHCP التجسس؛

Ø خيار DHCP82.

الطبقة 3

Ø  بروكسي ARP، 1024 طريق المضيف للأجهزة، 512 طريق الشبكة الفرعية للأجهزة

Ø  دعم 802.1X، Radius، Tacacs+؛

Ø  دعم حماية مصدر IP.

Ø  مسار الدعم الثابت.

Ø  الدعم الاختياري الطريق الديناميكي RIP v1/v2، RIPng؛

Ø  دعم اختياري لـ OSPF v2/v3

IPv6

Ø  دعم البرنامج الوطني الإنمائي

Ø  دعم IPv6 Ping،IPv6 Telnet، IPv6 التوجيه؛

Ø  دعم ACL على أساس عنوان IPv6 المصدر ، عنوان IPv6 المستهدف ، منفذ L4 ، نوع البروتوكول ، إلخ.

Ø  دعم التجسس على MLD v1/v2 ((تجسس على اكتشاف المستمعين المتعددين) ؛

وظيفة GPON

Ø  Tcont DBA؛

Ø  حركة السيارات

Ø  تتوافق مع معيار ITUT984.x؛

Ø  مسافة نقل تصل إلى 20 كم؛

Ø  دعم تشفير البيانات، والبث المتعدد، و VLAN الميناء، والفصل، و RSTP، الخ؛

Ø  دعم اكتشاف ONT التلقائي / اكتشاف الرابط / الترقية عن بعد للبرمجيات.

Ø  دعم تقسيم VLAN وفصل المستخدمين لتجنب العاصفة البث.

Ø  دعم وظيفة إنذار إيقاف التشغيل، سهلة للكشف عن مشاكل الرابط.

Ø  دعم وظيفة مقاومة العواصف في البث.

Ø  دعم عزل الموانئ بين الموانئ المختلفة.

Ø  دعم ACL و SNMP لتكوين فلتر حزم البيانات بمرونة.

Ø  تصميم متخصص لمنع انهيار النظام للحفاظ على نظام مستقر.

Ø  دعم RSTP، IGMP Proxy.

الترخيصالإدارة

حد ONT

حدد عدد التسجيل ONT، 64-1024، الخطوة 64. عندما يصل عدد من ONT الحد الأقصى لترخيص عدد، إضافة جديدة

سيتم رفض إدخالها إلى النظام

حد زمني

الحد الأقصى للوقت المستخدم في النظام، 31 يوماً.

31 يوماً من وقت التشغيل، جميع أجهزة التشغيل الإلكتروني يجب أن تُغلق

طاولة PON Mac

جدول MAC من PON ، بما في ذلك عنوان MAC ، VLAN id ، PON id ، ONT id ، gemport id لسهولة الخدمات التحقق

إصلاح الأخطاء

(أون تي)

الإدارة

ملفه

بما في ذلك ONT ، DBA ، TRAFFIC ، LINE ، SERVICE ، ALARM ،

الملفات الشخصية الخاصة، يمكن تكوين جميع ميزات ONT بواسطة الملفات الشخصية.

تعلم تلقائي

على اكتشاف تلقائي، تسجيل، على الانترنت.

تكوين تلقائي

يمكن تكوين جميع الميزات تلقائيًا بواسطة الملفات الشخصية عندما

ONT أوتو على الانترنت‬‬إضافة وتشغيل.

الترقية التلقائية

البرمجيات الثابتة ONT يمكن تحديثها تلقائيا. تحميل ONT

البرمجيات الثابتة إلى OLT من web/tftp/ftp.

تكوين عن بعد

بروتوكول OMCI الخاص قوي يوفر HGU عن بعد

التكوين بما في ذلك WAN و WiFi و POTS ، إلخ.
