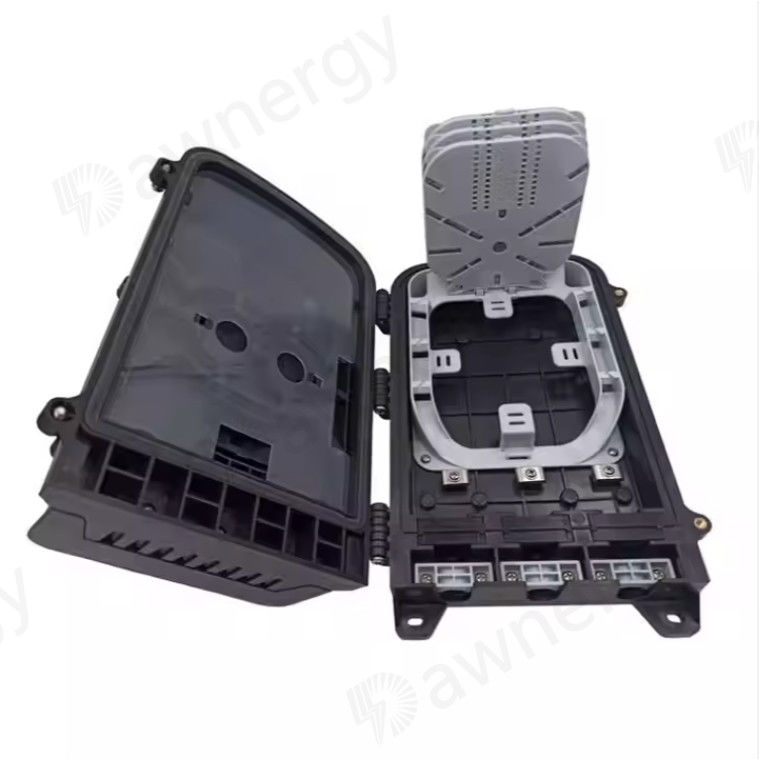

صندوق توزيع الألياف الضوئية DA-FDB-16A2-PA-17

صندوق توزيع الألياف الضوئية DA-FDB-16A2-PA-17

يستخدم صندوق توزيع الألياف الضوئية لـ Dawnergy كنقطة نهاية للكابل المغذ ليتصل بكابل الهبوط في نظام شبكة الاتصالات FTTx.التوزيع يمكن القيام به في هذا الصندوق، وفي الوقت نفسه يوفر حماية قوية وإدارة لبناء شبكة FTTx.

مناسبة لمقسمة PLC من نوع Mini

الخصائص

• الهيكل المغلق بالكامل
• مادة: PP، مقاوم للرطوبة، مقاوم للماء، مقاوم للغبار، مضاد للشيخوخة، مستوى حماية يصل إلى IP65.
• التثبيت للكابلات المغذية والكابلات المقطوعة، ربط الألياف، التثبيت، التخزين، التوزيع... الخ في واحد.
• الكابلات والسلاسل والحبال تعمل في مساراتها الخاصة دون إزعاج بعضها البعض، وتركيب جهاز تقسيم PLC من نوع ميكرو، صيانة سهلة.
• ويمكن أن يتم تحويل لوحة التوزيع، ويمكن وضع كابل التغذية عن طريق منفذ التعبير، سهلة للصيانة والتركيب.
• تركيب القطب الداعم / الجدار ، تركيب الكابلات الجوية ، مناسبة للاستخدام في الداخل والخارج.

التطبيقات

• شبكات الوصول FTTH
• شبكات الاتصالات
• شبكات المناطق المحلية

المواصفات

1. مواصفات البيئة

درجة حرارة العمل: -40°C+85°C

الرطوبة النسبية: ≤85% ((+30°C)

ضغط الغلاف الجوي:70KPa ‬106Kpa

2. المواصفات التقنية ضد الرعد

• يتم عزل جهاز التربة مع الخزانة ، المقاومة العزلة أقل من 2 MΩ / 500V (DC)
• فولتاج المقاومة بين جهاز التأريض والخزانة لا يقل عن 3000V ((DC)) / دقيقة ، لا ثقب ، لا فلاش اوفر

طرق السلك

(الصورة 2)

التثبيت

1تركيبات جدارية

حفر 4 ثقوب في الحائط بناء على الحجم في الجدول 1، وضع محول التوسع Φ7.5 * 40، وضع الصندوق لمطابقة الثقوب واستخدام محول لتثبيت. (الصورة 3)

2.التركيب المثبت على القطب

قم بتثبيت مجموعة واحدة من حلقة القطب إلى قطب الاتصالات (الصورة 4)

3.الهيكل العلوي

ربط اثنين من تثبيت على هيكل الرأس العلوي معلقة على السلك، ومن ثم المسمار، ومنع حالة تسقط. (الصورة 5)

التصوير 3 تركيب على الحائط التصوير 4 تركيب على القطب

الصورة 5 الهيكل العلوي
