DA-PLC دائرة موجات الضوء المستوية (PLC)
1. الوصف
(داونيرجي)sيتم بناء تقنية تقسيم دائرة موجات ضوئية مسطحة (PLC) باستخدام عملية موجهة موجات زجاج السيليكا الفريدة. هذه الأجهزة لديها خسارة إدراج منخفضة مع خسارة عودة عالية على نطاق واسع من أطوال الموجة.مدخل PLC Splitter توزيع الطاقة البصرية إلى منافذ الإخراج وتستخدم عادة في أنظمة FTTx، شبكات الاتصالات، الشبكات الضوئية السلبية التناظرية، شبكات CATV وغيرها من أنظمة الألياف الضوئية. يمكن تثبيت تقسيم PLC من النوع الصغير في صندوق إنهاء الألياف، صندوق توزيع الألياف،إغلاق التوصيل وصندوق الفصل المثبت على الرفالتصميم المدمج يمكن أن يوفر مساحة و وقت التثبيت.
2. الخصائص
أنا خسارة إدراج منخفضة وخسارة عودة عالية
أنا معيار التصنيع والاختبار: Telcordia GR-1209 و GR-1221
أنا PDL منخفضة
أنا التصميم المدمج
أنا توحيد جيد بين القنوات
أنا نطاق موجة تشغيل واسع ودرجة حرارة تشغيل
أنا موثوقية عالية واستقرار للتطبيقات الداخلية والخارجية
3. مواصفات PLC Splitter
|
نوع القسمة |
ميني PLC Splitter 1x2 |
ميني PLC Splitter 1x4 |
ميني PLC Splitter 1x8 |
PLC Splitter 1x 4 SC/APC |
PLC Splitter 1x8 SC/APC |
PLC Splitter 1x 16 SC/APC |
|
|
رمز المنتج |
DA-PLC-1x2
|
DA-PLC-1x4 |
DA-PLC-1x8 |
DA-PLC-1x4 SC/APC |
DA-PLC-1x8 SC/APC |
DA-PLC-1x16 SC/APC |
|
|
السعة |
1x2 |
1x4 |
1 × 8 |
1x4 |
1 × 8 |
1x16 |
|
|
نوع الجهاز |
لا.. |
لا.. |
لا.. |
أس سي/أب سي |
أس سي/أب سي |
أس سي/أب سي |
|
|
نطاق طول الموجة يعمل |
1260nm ÷ 1660nm |
||||||
|
طول الموجة التشغيلية ((nm) |
1270nm، 1310nm، 1490nm، 1550nm، 1577m، 1625nm |
||||||
|
خسارة الإدراج (dB) عند 1310 و 1550nm |
ماكس |
4.0 |
7.6 |
10.9 |
7.6 |
10.9 |
14.5 |
|
التوحيد (dB) |
ماكس |
0.6 |
1.0 |
1.3 |
1.0 |
1.3 |
1.7 |
|
PDL (dB)(الخسارة المعتمدة على الاستقطاب) |
ماكس |
0.2 |
0.2 |
0.3 |
0.2 |
0.3 |
0.3 |
|
خسارة العودة (dB) |
دقيقة |
55 |
|||||
|
التوجيه (dB) |
دقيقة |
55 |
|||||
|
نوع الألياف |
الـITU-T G.657A1 |
||||||
|
مواد السكن |
الفولاذ المقاوم للصدأ |
||||||
|
طول ذيل الخنزير |
> 1000 ملم |
||||||
|
(بغسايت) |
250μm |
900μm ± 50μm |
|||||
|
غلاف ذيل الخنزير |
TIA/EIA ملونة 598 |
LSZH |
|||||
|
العلامة |
TIA/EIA ملونة 598 |
إرفاق الملصقات مع أرقام تسلسلية إلى جميع منافذ الإدخال والإخراج |
|||||
|
درجة حرارة العمل (°C) |
-10 ~ 70 |
||||||

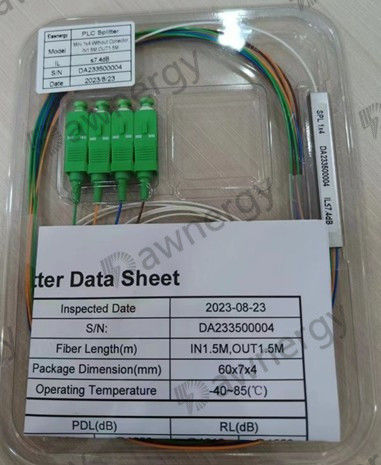

الحزمة
المجزع معبأة بواسطة علبة بلاستيكية، تقرير الاختبار لكل مقاطع متضمنة في الصندوق. الملصق في الصندوق البلاستيكي مع المعلومات حسب متطلبات العميل
تحتوي المنتجات على ملصقات رمز QR وفقًا لمتطلبات العملاء
العلامة على Splitter
معلومات طباعة على غطاء القسمة: اسم الشركة المصنعة، رمز المنتج، الرقم التسلسلي، السعة والشهر/سنة التصنيع. الحبر مضمون لا يتلاشى مع مرور الوقت.
