| مكان المنشأ | الصين |
| اسم العلامة التجارية | Dawnergy |
DA-PLC مقسم دائرة الموجة الضوئية المستوية (PLC).
وصف
داونرجيقتم تصميم فواصل دائرة الموجات الضوئية المستوية (PLC) باستخدام عملية الدليل الموجي الفريدة من زجاج السيليكا. تتميز هذه الأجهزة بفقد إدخال منخفض مع خسارة إرجاع عالية عبر نطاق واسع من الطول الموجي. يقوم مدخلات PLC Spitters بتوزيع الطاقة الضوئية على منافذ الإخراج وتستخدم بشكل شائع في أنظمة FTTx وشبكات الاتصالات والشبكات الضوئية التناظرية السلبية وشبكات CATV وأنظمة الألياف الضوئية الأخرى. يمكن تركيب مقسم PLC من النوع الصغير في صندوق إنهاء الألياف، وصندوق توزيع الألياف، وإغلاق الوصلة، وصندوق التقسيم المثبت على الرف. يمكن للتصميم المدمج توفير مساحة التثبيت والوقت.
سمات
ل انخفاض خسارة الإدراج وخسارة العائد العالية
ل معيار التصنيع والاختبار: Telcordia GR-1209 وGR-1221
ل PDL منخفض
ل تصميم مدمج
ل التوحيد الجيد من قناة إلى قناة
ل نطاق واسع لطول موجة التشغيل ودرجة حرارة التشغيل
ل موثوقية عالية وثبات للتطبيقات الداخلية والخارجية
مواصفات وحدة الفاصل PLC
|
حدود |
1x16 |
|
|
نوع الموصل |
SC/APC |
|
|
الحجم (مم) |
60x12x4 |
|
|
الطول الموجي للتشغيل (نانومتر) |
1260 ~ 1625 |
|
|
فقدان الإدراج (ديسيبل) |
الأعلى |
14.3 |
|
التوحيد (ديسيبل) |
الأعلى |
1.8 |
|
بدل (ديسيبل) |
الأعلى |
0.3 |
|
خسارة العودة (ديسيبل) |
دقيقة |
55 |
|
الاتجاهية (ديسيبل) |
دقيقة |
55 |
|
نوع الألياف |
ITU-T G652D (قطر مجال الوضع عند 1310 نانومتر: 9,2 ميكرومتر ± 0,4 ميكرومتر - عند 1550 نانومتر: 10,4 ميكرومتر ± 0,8 ميكرومتر) |
|
|
مواد الإسكان |
الفولاذ المقاوم للصدأ |
|
|
طول الضفيرة |
ل يجب أن يكون جانب الإدخال للمقسم البصري بدون موصل، ويجب أن ينتهي جانب الإخراج بالموصلات. ل يجب أن يكون طول الضفيرة المدخلة 150 سم ± 3 سم. ل يجب أن يكون طول الضفيرة الناتج 60 سم ± 3 سم. |
|
|
ضفيرة التطوير التنظيمي |
900um±5%، التوحيد < 20um |
|
|
لون ضفيرة |
الإدخال: أبيض المخرجات: TIA/EIA 598-A مع صانع الأرقام من 1 إلى النهاية |
|
|
درجة حرارة التشغيل (درجه مئوية) |
-10~70 |
|

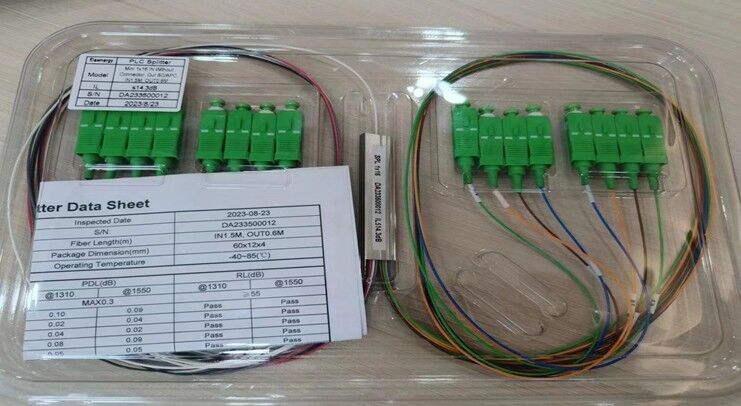

طَرد
جهاز تقسيم معبأ في صندوق بلاستيكي نفطة، جهاز تقسيم واحد لكل صندوق، تقرير اختبار لكل جهاز تقسيم متضمن في الصندوق. الملصق في صندوق بلاستيكي يحتوي على معلومات حول: فقدان الإدراج الاسمي، نوع الفاصل، الرقم التسلسلي
التسمية على الفاصل
معلومات الطباعة: فقدان الإدراج الاسمي، نوع الفاصل، الرقم التسلسلي
