1x9 PLC غير متساوية القسمة

تكوين مقسمات PLC من نوع Cassette (11 منفذًا، محولات SC/APC)

رسم تخطيطي لـ Cassette(130x100x50مم)

ألوان مختلفة للمحولات الداخلة والخارجة,الصورة للعرض فقط

1)     ODB 1:2، 1:8، 10 منافذ

خيار Cassette 1: مقسم 1:9 (50 منفذًا واحدًا / 50 منفذًا 8)

خيار Cassette 2: مقسمات 1:2 (50/50)، 1:8

مواصفات مقسم PLC

خارج 1x8  خارج متتالي

فقدان الإدخال مع الموصل (ديسيبل)≤14.5         4.1

فقدان الإرجاع مع الموصل (ديسيبل)≥55

التوحيد≤0.8؛ الاتجاهية≥55؛ نوع الألياف G.657A1؛ فقدان إدخال المحول (ديسيبل)≤0.25

طول الموجة التشغيل (نانومتر) 1260-1650 نانومتر؛ محول SC/APC

الامتثال للمعايير Telcordia GR-1209، IEC 61753-1، Telcordia GR-1221

2)     ODB 1:2، 1:2، 1:8 (30/70)، 11 منفذًا وODB 1:2، 1:2، 1:8 (30/70) 11 أو 14 منفذًا / HUB / SUB

خيار Cassette 1: مقسمات 1:2 (70/30)، 1:9 (50 منفذًا واحدًا / 50 منفذًا 8)

خيار Cassette 2: مقسمات 1:2 (70/30)، 1:2، 1:8

مواصفات مقسم PLC

خارج 1x8 خارج متتالي خارج التوسعة

فقدان الإدخال مع الموصل (ديسيبل)≤20.5        2.2        10.1

فقدان الإرجاع مع الموصل (ديسيبل)≥55

التوحيد≤0.8؛ الاتجاهية≥55؛ نوع الألياف G.657A1؛ فقدان إدخال المحول (ديسيبل)≤0.25

طول الموجة التشغيل (نانومتر) 1260-1650 نانومتر؛ محول SC/APC

الامتثال للمعايير Telcordia GR-1209، IEC 61753-1، Telcordia GR-1221

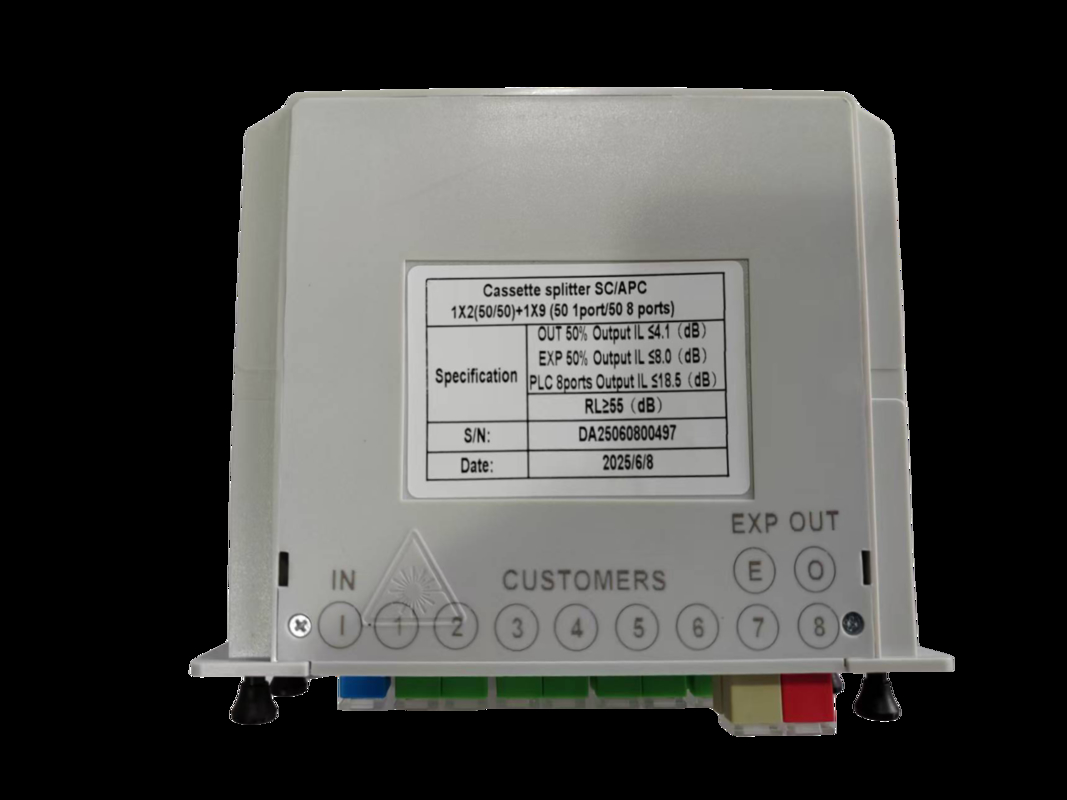

3)    ODB 1:2، 1:2، 1:8 (50:50)، 11 منفذًا

خيار Cassette 1: مقسمات 1:2 (50/50)، 1:9 (50 منفذًا واحدًا / 50 منفذًا 8)

خيار Cassette 2: مقسمات 1:2 (50/50)، 1:2، 1:8

مواصفات مقسم PLC

خارج 1x8 خارج متتالي خارج التوسعة

فقدان الإدخال مع الموصل (ديسيبل)≤18.5        4.1        8.0

فقدان الإرجاع مع الموصل (ديسيبل)≥55

التوحيد≤0.8؛ الاتجاهية≥55؛ نوع الألياف G.657A1؛ فقدان إدخال المحول (ديسيبل)≤0.25

طول الموجة التشغيل (نانومتر) 1260-1650 نانومتر؛ محول SC/APC

الامتثال للمعايير Telcordia GR-1209، IEC 61753-1، Telcordia GR-1221

4)    صندوق التوسعة

مقسم Cassette 1:8
