| مكان المنشأ | الصين |
| اسم العلامة التجارية | Dawnergy |

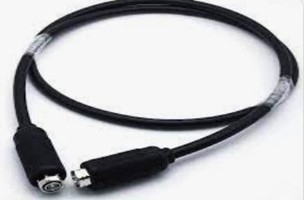

كابل القفز
1. الهيكل
|
(أ) كابل القفز، 7/16 ذكر-7/16 ذكر وصلة مستقيمة مع الأحذية المطاطية المقاومة للماء |
|
ب. كابل القفز، 4.3-10 ذكر مستقيم، 7-16 ذكر زاوية (نوع L) رابط مع الأحذية المطاطية المقاومة للماء |
|
(ج) كابل القفز، 4.3/10 ذكر -7/16 ذكر وصلة مستقيمة مع الأحذية المطاطية المقاومة للماء |
|
د. كابل القفز، 4.3/10 ذكر-4.3/10 ذكر وصلة مستقيمة مع أحذية مطاطية مقاومة للماء |
2. مواصفات الكابلات
|
المعلمات |
المواصفات |
|||
|
نوع الكابل |
HCAHY ((Z) 50-9 ((1/2) مرنة للغاية) |
|||
|
كابل |
مادة الموصل الداخلي |
أسلاك الألومنيوم المطلية بالنحاس |
||
|
الديليكتريك |
الرغوة الفيزيائية PE |
|||
|
مادة الموصل الخارجي |
أنابيب النحاس المموجة |
|||
|
سترة |
أسود PE / دخان منخفض خال من الهالوجينات مضاد للحريق IEC 60754-1:2011 |
|||
|
قطر السترة≥ 13.1 ملم |
||||
|
الوزن |
كابل القفز، 7/16 ذكر-7/16 ذكر رابط مستقيم مع أحذية مطاطية مقاومة للماء |
166 غرام/متر |
||
|
كابل القفز، 4.3-10 ذكر مستقيم، 7-16 ذكر زاوية (نوع L) رابط مع الأحذية المطاطية المقاومة للماء |
166 غرام/متر |
|||
|
كابل القفز، 4.3/10 ذكر -7/16 ذكر وصلة مستقيمة مع الأحذية المطاطية المقاومة للماء |
166 غرام/متر |
|||
|
كابل القفز، 4.3/10 ذكر-4.3/10 ذكررابط مستقيم مع أحذية مطاطية مقاومة للماء |
166 غرام/متر |
|||
|
فئة الحماية (كابل القفز المنتهي من المصنع) |
IP68 IEC 60529:2001 |
|||
|
الحد الأدنى ثني نصف قطرها |
1 جولة ≤ 25 العديد من الجولات ≤ 35 |
|||
|
المرفق |
نوع الجهاز |
نوع 7/16 رجل مستقيم |
||
|
زاوية نوع 7/16 ذكر |
||||
|
4.3/10 نوع رجل مستقيم |
||||
|
دبوس الموصل الداخلي (مركز الاتصال) |
النحاس / البرونز الفضة المطلية |
|||
|
الجسم والمرشد الخارجي |
النحاس/ طلاء ثلاثي المعادن |
|||
|
عازل |
PTFE |
|||
|
خسارة الإدراج |
≤ 0.05*√fمع f: التردد (في غيتز) |
|||
|
الوزن |
نوع 7/16 رجل مستقيم |
41 جرام |
||
|
نوع 7/16 زاوية ذكر |
63 غرام |
|||
|
4.3/10 نوع رجل مستقيم |
31 غرام |
|||
|
حذاء الكابلات المقاوم للماء |
المواد |
السيليكون |
||
|
معيار مقاومة الأشعة فوق البنفسجية |
IEC-60068-2-5 |
|||
|
نطاق درجة حرارة العمل (oج) |
-40 درجة مئوية +85 درجة مئوية |
|||
|
فئة الحماية |
IP68 |
|||
|
طول القفز |
6m ± 1% أو 10m± 1% |
|||
3. الخصائص الكهربائية
|
المعلمات |
المواصفات |
|
|
الخصائص عائق |
50 ± 2 أوم |
|
|
تردد العمل |
≥ 8.8 (GHz) |
|
|
الجهد القصوى |
≥ 16 (كيلوواط) |
|
|
الجهد بين الموصل الداخلي والموصل الخارجي (V) |
≥ 2500 |
|
|
فقدان إدخال 6M القفز @ 900/1800/2600MHz |
≤0.75/1.05/1.40 |
|
|
فقدان إدخال 10M القفز @ 900/1800/2600MHz |
≤1.18/1.67/2.27 |
|
|
VSWR |
@DC-2200 MHz ≤1.10 @2200-2700 ميغاهرتز ≤1.15 @2700-3800 ميغاهرتز ≤1.18 |
|
|
PIM الديناميكي (IM3) IEC 62037 (dBc) @700/900/1800/2600MHz
|
مع رابط القفز القياسية 7/16 دين |
≤-159dBc |
|
مع جهاز القفز القياسي 4.3-10 |
≤-162dBc |
|
|
مقاومة العازل |
≥5000MΩ |
|
4. الخصائص الميكانيكية
|
المعلمات |
المواصفات |
|
الحد الأدنى ثني نصف قطرها |
1 جولة ≤ 25 العديد من الجولات ≤ 35 |
|
فئة الحماية (كابل القفز المنتهي من المصنع)
|
IP68 IEC 60529:2001 |
5. الخصائص البيئية
|
المعلمات |
المواصفات |
|
نطاق الحرارة |
-40 درجة مئوية +85 درجة مئوية |
|
ضباب الملح المحايد |
IEC 60068-2-11(48هـ) |
|
اهتزاز |
IEC 60068-2-6 |
|
الحرارة الرطبة,الحالة الثابتة |
IEC 60068-2-3 |
|
RoHS |
الـ RoHS 2011/65/EU |
|
مقاومة الأشعة فوق البنفسجية |
IEC-60068-2-5 |
6. معلومات الطلب
|
الوصف |
رمز المنتج |
الوزن (غ) |
|
كابل القفز، 7/16 ذكر-7/16 ذكر وصلة مستقيمة مع الأحذية المطاطية المقاومة للماء طول 6M |
DA-JPC-7.16M STC -7/16M STC-6M |
1080 ± 20 |
|
كابل القفز، 7/16 ذكر-7/16 ذكر وصلة مستقيمة مع الأحذية المطاطية المقاومة للماء طول 10M |
DA-JPC-7.16M STC -7/16M STC-10M |
1750±20 |
|
كابل القفز، 4.3-10 ذكر مستقيم، 7-16 ذكر زاوية (نوع L) رابط مع الأحذية المطاطية المقاومة للماء الطول 6M |
DA-JPC-4.3-10M STC-7/16M AGC-6M
|
1095±20 |
|
كابل القفز، 4.3-10 ذكر مستقيم، 7-16 ذكر زاوية (نوع L) رابط مع الأحذية المطاطية المقاومة للماء طول 10M |
DA-JPC-4.3-10M STC-7/16M AGC-10M
|
1760±20 |
|
كابل القفز، 4.3/10 ذكر -7/16 ذكر وصلة مستقيمة مع الأحذية المطاطية المقاومة للماء طول 6M |
DA-JPC-4.3-10M STC-7/16M STC-6M |
1070±20 |
|
كابل القفز، 4.3/10 ذكر -7/16 ذكر وصلة مستقيمة مع الأحذية المطاطية المقاومة للماء طول 10M |
DA-JPC-4.3-10M STC-7/16M STC-10M |
1740±20 |
|
كابل القفز، 4.3/10 الذكور-4.3/10 الذكور الاتصال المستقيم مع الأحذية المطاطية المقاومة للماء طول 6M |
DA-JPC-4.3-10M STC-4.3-10M STC-6M |
1060±20 |
|
كابل القفز، 4.3/10 ذكر-4.3/10 ذكر وصلة مستقيمة مع الأحذية المطاطية المقاومة للماء طول 10M |
DA-JPC-4.3-10M STC-4.3-10M STC-10M |
1730±20 |
ملاحظة:يتم وضع علامة الشركة المصنعة على كل قفاز وتشمل تفاصيل المنتج الرئيسية مثل: اسم الشركة المصنعة، النموذج، رقم الجزء، تاريخ التصنيع، والطول الإجمالي.
