| مكان المنشأ | الصين |
| اسم العلامة التجارية | Dawnergy |

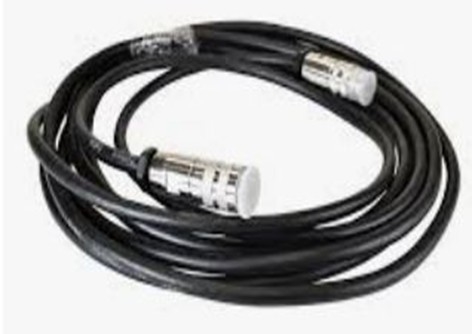

الكابل AISG2.0 التحكم في الشبكة
1. هيكل الكابلات
|
(أ) كابل AlSG2.0 لموصول RET نوع التحكم 1-AISGF-DB9
ب. كابل AlSG2.0 للاتصال RET Type2-AISGF-DB15
|
|
(ج) كابل AlSG2.0 لموصول RET نوع التحكم 3-AISGF-AISGM |
2. وصف العقد
(أ) كابل AlSG2.0 لموصول RET نوع التحكم 1-AISGF-DB9
|
الدبوس |
رقم 9PINDB9 ذكر |
رقم 8PINAISG إمرأةمستقيم IEC601309 |
|
1 |
أحمر |
أحمر |
|
2 |
/ |
/ |
|
3 |
الأزرق |
الأزرق |
|
4 |
أسود |
/ |
|
5 |
أخضر |
أخضر |
|
6 |
/ |
أحمر |
|
7 |
/ |
أسود |
|
8 |
/ |
/ |
|
9 |
أسود |
/ |
ب. كابل AlSG2.0 لموصول RET نوع التحكم 3-AISGF-AISGM
|
الدبوس |
رقم 8PINAISGمالبيرةمستقيم IEC601309 |
رقم 8PINAISG إمرأةمستقيم IEC601309 |
|
1 |
البني |
البني |
|
2 |
/ |
/ |
|
3 |
الأزرق |
الأزرق |
|
4 |
/ |
/ |
|
5 |
أخضر |
أخضر |
|
6 |
أحمر |
أحمر |
|
7 |
أسود |
أسود |
|
8 |
/ |
/ |
(ج) كابل AlSG2.0 للاتصال RET Type2-AISGF-DB15
|
(ب)في |
15رقم PIN DB15ذكر |
الدبوس |
8PIN AISG إمرأة مستقيمة IEC 601309 |
|
13 |
الأزرق |
3 |
الأزرق |
|
9 |
أخضر |
5 |
أخضر |
|
15 |
أحمر |
6 |
أحمر |
|
14 |
أسود |
7 |
أسود |
3. المواصفات
|
المعلمات |
المواصفات |
|
|
استخدم في |
تعديل الميل الكهربائي للهوائي الذي يتم تشغيله بواسطة RET |
|
|
البروتوكول |
AISG 2.0/AISG1.1 |
|
|
الجهاز A- التوصيل إلى RCU |
إمرأة |
|
|
رابط AISG نمط الجسم |
مستقيم |
|
|
رابط AISG معيار A |
IEC 601309 |
|
|
وصلة AISG B- الاتصال بـ RRU |
8 دبوس الذكور / 9 دبوس الذكور / 15 دبوس الذكور |
|
|
أسلاك |
البناء |
زوج منقلب |
|
مساحة القطع العرضي للموصل (mm2) |
≥0.185 |
|
|
قطر عزل الأسلاك (ملم) |
≥0.93 |
|
|
قطر السترة (ملم) |
≥ 67 |
|
|
الطول |
10m±1% |
|
4. الخصائص الكهربائية
|
المعلمات |
المواصفات |
|
الجهد القصوى |
≥ 58 فولت |
|
مقاومة الجهد |
≥ 500 فولت
|
|
العائق المميز |
(100±20)Ω
|
|
مقاومة الاتصال |
< 5mΩ |
|
مقاومة العازل |
≥5MΩ |
|
التيار الاسمي |
≥4A |
5. السمة البيئية
|
المعلمات |
المواصفات |
|
نطاق الحرارة |
-40 درجة مئوية +85 درجة مئوية |
|
ضباب الملح المحايد |
> 48 ساعة |
|
المعيار البيئي |
RoHS |
|
فئة حماية الملكية الفكرية |
IP67 IEC60529 |
6. معلومات الطلب
|
الوصف |
النموذج |
|
كابل AlSG20 لنوع تحكم RET1----AISGF-X X=ربط DB9 / ربط DB15 / ربط AISGM (كابل AISG2.0 طول 10M تعديل الميل الكهربائي للهوائي المفعول RET) |
الـ DA-AISG20-10-AISG-DB-X (X=DB9/DB15/ AISGM)
|
- يتم وضع علامة على كل AISG مع علامة الشركة المصنعة وتتضمن تفاصيل المنتج الرئيسية مثل: اسم الشركة المصنعة، النموذج، رقم الجزء، تاريخ التصنيع، و علامة الطول الكلي.
